Tìm hiểu các chuẩn ngoài trời IP66, IP65...

Ngày đăng : 17:17:43 07-08-2017

Tìm hiểu các chuẩn ngoài trời IP66, IP65...

Các chuẩn này thường được đặt tên dạng IPxx, trong đó x là các chữ số (như 0 1 2 3 4 5 6 …). Mỗi chữ số tương ứng với một chuẩn đánh giá do tổ chức quốc tế đặt và kiểm định.

Chúng ta lấy ví dụ cho chuẩn IP66
- Chữ số 6 đầu tiên trong dẫy ký hiệu của chuẩn IP66 là sự đánh giá khả năng chống lại sự xâm nhập của bụi (số 6 tượng trưng cho khả năng chống lại bụi bẩn)
- Chữ số 6 thứ hai đánh giá khả năng chống lại nước (số 6 có nghĩa là chống lại được nước phun trực tiếp vào thiết bị)

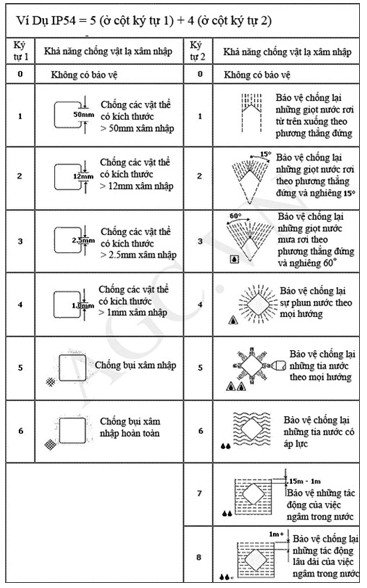

Chữ số đầu tiên đánh giá khả chống lại các đối tượng rắn
0 - Không có sự bảo vệ đặc biệt nào
1 - Ngăn lại các đối tượng rắn có kích thước lớn hơn 50mm không xâm nhập được vào thiết bị
2 - Ngăn lại các đối tượng rắn có kích thước lớn hơn 12mm không xâm nhập được vào thiết bị
3 - Ngăn lại các đối tượng rắn có kích thước lớn hơn 2,5mm không xâm nhập được vào thiết bị
4 - Ngăn lại các đối tượng rắn có kích thước lớn hơn 1,0mm không xâm nhập được vào thiết bị
5 - Bụi được bảo vệ không hoàn toàn nhưng vẫn đảm bảo sự hoạt động của thiết bị
6 - Thiết bị được đảm bảo chống bụi hoàn toàn, đảm bảo hoạt động tốt trong môi trường nhiều bụi

Chữ số thứ hai đánh giá khả năng chống lại nước


0 - Không có sự bảo vệ đặc biệt nào

1 - Chống lại nước chảy vào thiết bị dạng giọt theo phương thẳng đứng

2 - Chống lại nước bắn vào thiết bị dạng giọt tới thiết bị với tất cả các góc nghiêng dưới 15 độ

3 - Chống lại nước phun vào thiết bị với góc nghiêng dưới 60 độ

4 - Chống lại nước tóe từ mọi phía tới thiết bị

5 - Có khả năng chống lại nước được phun từ mọi hướng tới thiết bị

6 - Thiết bị vẫn được bảo vệ khi bị nhúng nước hoàn toàn

7- Bảo vệ thiết bị khi ngâm dưới nước 1m

8- Bảo vệ thiết bị khi ngâm dưới nước trên 1 m



Hiệp hội các nhà sản xuất điện của Mỹ (National Electrical Manufacturers Association- NEMA) cũng công bố chỉ số chống chịu thời tiết cho vỏ thiết bị tương ứng với hệ thống đánh giá IP của Ủy Ban Kỹ Thuật Điện Quốc Tế (IEC). Tuy nhiên NEMA cũng quy định các thông số khác như điều kiện cháy nổ, tác động của hóa chất khác với IEC, và luật quốc tế đã qui định không thay đổi nội dung của chỉ số IP, vì vậy bảng tiêu chuẩn chống chịu thời tiết của NEMA chỉ dùng để so sánh các điều kiện tương ứng với chỉ số IP của IEC.


IP Code Min. NEMA Enclosure rating to satisfy IP Code
-IP20 -------------------------1
-IP54 -------------------------3
-IP65 -------------------------4, 4X
-IP67 -------------------------6
-IP68 -------------------------6P

Tiêu chuẩn bảo vệ cho thiết bị điện tử - IP Code của Châu Âu

     Các tiêu chuẩn của châu Âu dựa trên chuẩn IEC 60529. Đầu tiên, chuẩn IP là viết tắt cho Ingress Protection, đây là chỉ số bụi hoặc chất lỏng cho phép tác động vào các đơn vị có thể làm hư hỏng thiết bị điện tử bên trong.

Vì vậy, ví dụ nếu bạn đã có một màn hình LCD hay một thiết bị báo động đặt tại xưởng hoặc nhà máy bị ảnh hưởng của bụi bặm, bạn có thể tìm kiếm một giải pháp IP54. Cũng cùng mục đích bảo vệ khi thiết bị camera quan sát đặt khu vực sản xuất sẽ được vệ sinh, phun rửa vào cuối mỗi ca, bạn nên tìm kiếm một giải pháp bảo vệ IP65 để giảm tác động tới hoạt động, độ bền ở mức tối thiểu.

Tiêu chuẩn NEMA bảo vệ thiết của Mỹ - National Electrical Manufacturers Association

    NEMA là viết tắt của National Electrical Manufacturers Association: Hiệp hội các nhà sản xuất điện quốc gia Hoa Kỳ (Mỹ). Tổ chức này đã phát triển một loạt các tiêu chuẩn của vỏ bọc, vỏ bảo vệ cho thiết bị điện tử. Sau đây là một số thông tin tổng quan ngắn gọn của các tiêu chuẩn và so sánh giữa tương đương với chuẩn Châu Âu.

    NEMA 4.

    Các vỏ loại 4 được dành cho sử dụng trong nhà hoặc ngoài trời, để cung cấp một mức độ bảo vệ chống chịu được bụi và mưa gió, nước bắn vào và dòng nước định hướng, vòi nước và không bị hư hại bởi sự hình thành của băng tuyến bao vây, che phủ.

    Tiêu chuẩn này đặt ra yêu cầu bảo vệ chống lại các điều kiện như ngưng tụ bên trong hoặc đóng băng bên trong.

    NEMA 4X.

    Các vỏ bảo vệ, vỏ bao dạng 4X được dành cho sử dụng trong nhà và ngoài trời.Cung cấp một mức độbảo vệ chống lại, gió bụi, chống lại ăn mòn và mưa, nước bắn, dòng nước định hướng - vòi phun và được không bị hư hại bởi sự hình thành của băng trên bao vây.

    Tiêu chuẩn cũng không đặt yêu cầu cung cấp bảo vệ chống lại các điều kiện như ngưng tụ bên trong hoặc đóng băng bên trong.

    So sánh tương đồng giữa tiêu chuẩn NEMA của Mỹ và tiêu chuẩn IP của Châu Âu:

        * Loại NEMA4 = IP54

        * Loại NEMA4X = IP65/66
